電源不像處理器，可以看規格知性能。電源也不像顯卡，由一顆關鍵的GPU來決定檔次。一款好的電源除了滿足功率需求以外，還必須考量穩定、節能、靜音、安全等多方面的因素。在沒有專業設備進行檢測的情況下，我們只有了解一些電源的基本原理和元器件知識，才能做到對電源“一目了然”。rgb電源
抓住關鍵，不再眼暈
從外面看起來，電源的個頭也就比一塊“板磚”大一點，但它“肚子”里裝的東西可著實不少。拆開外殼，我們能看到數以百計的、各式各樣的電子元器件和復雜交錯的線纜，不免讓人眼暈。俗話說“擒賊先擒王”，在觀察電源時，我們也應該著重留意以下幾個部分。
某電源的內部結構圖，序號1～6分別標識出了大家應該著重觀察的部分。
1、一、二級EMI濾波電路。這部分的作用是將外部電網進入的市電進行過濾，得到比較純凈的交流電供后續使用。
2、PFC電路。它的作用是在交流電轉換成直流電的過程中減少諧波，降低對室內電網和市電電網的干擾，減少市電損耗。
3、高壓濾波電容。它的作用是凈化高壓直流電，為后續的高低壓轉換提供相對“純凈”的電流。
4、電源拓撲。拓撲就是指電源的整體結構，它直接影響到電源的轉換效率。
5、低壓濾波電路的電感線圈。其作用是穩定輸出端的電壓和電流，與電腦硬件系統的穩定使用有直接的關系。
6、散熱片。在變壓器和開關電路進行電壓轉換時，會產生大量的熱量，因此需要散熱片迅速轉移熱量。
二級EMI濾波電路
國家3C認證強制要求上市的電源必須通過EMI防電磁輻射認證，因此合格的電源都應該具有EMI濾波電路。rgb電源

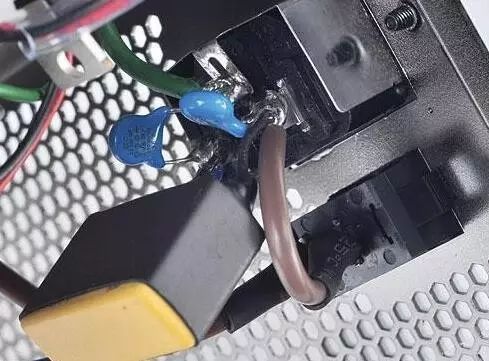

一級EMI濾波電路位于電源接口處，做工更好的電路還具有獨立PCB板和電感線圈。
二級EMI濾波電路通常在電源的主PCB板上，由電感線圈和電容等元器件組成。
某劣質電源上的二級EMI濾波電路唱了“空城計”過低端電源往往只有一級EMI濾波電路，稍好一點的電源都應該具有完整的一、二級EMI濾波電路。
PFC電路
PFC電路分為被動式和主動式兩種，現在大部分電源都是采用的主動式PFC。
被動式PFC均采用這種“大個頭”的電感
主動式PFC的電感線圈往往位于高壓濾波電容的前方被動式PFC的功率因數普遍在0.7左右，主動式PFC的功率因數則高達0.9以上，明顯優于被動式PFC。兩者的分辨也相當容易。
高壓濾波電容
哪些是高壓濾波電容?很簡單，電源里面最高、最大的電容即是(1～2顆)。比較電容時，原則上只能與同類型的電源相比，因為在相同功率下，被動式PFC電源所需的電容容量比主動式要大。在同級比較時，我們可以看到高壓濾波電容的容量、耐壓值和耐溫值，理論上這三項數值越大越好。
電源采用主動式PFC，因此使用容量為330μF的高壓濾波電容就能滿足需求。該電容的耐壓值為400V，耐溫值為85℃。
電源拓撲
簡單說來，在前幾年電源的拓撲可分為半橋式和正激式兩種，rgb電源現在基本以正激式為主。半橋式是傳統的電源結構，通常轉換效率不高;而正激式結構轉換效率容易做到80%以上。
傳統的半橋式拓撲
正激式拓撲有助于提高轉換效率
在進行分辨時，我們不妨采用排除法：在半橋式電源的中央，必定有三個變壓器，并且一大兩小，排成一條直線;如果你的電源不是這種結構，那么恭喜你，這多半是正激式電源。
低壓濾波電路的電感線圈
在低壓濾波電路部分，我們主要看電感線圈的大小、匝數和顏色。rgb電源自然是線圈越大、匝數越多越好;至于顏色，理論上從優到劣分別為灰色、黑色、淺綠色和黃色，電感越好損耗越小。
低壓濾波電路部分主要看電感線圈
散熱片
散熱片的作用不需多說，發熱量較大的開關管和肖特基管都常常安裝在散熱片上。rgb電源目前市售電源普遍采用鋁質散熱片，通常越厚越好;同時為了在有限的空間內擴大散熱面積，大部分散熱片都開有鰭片，理論上鰭片越多越好。
