隨著社會的快速發展，我們的LDO和DCDC也在快速發展，那么你知道LDO和DCDC的詳細資料解析嗎?

       LDO是low dropout regulator，意為低壓差線性穩壓器，是相對于傳統的線性穩壓器來說的。傳統的線性穩壓器，如78xx系列的芯片都要求輸入電壓要比輸出電壓高出2v~3V以上，否則就不能正常工作。但是在一些情況下，這樣的條件顯然是太苛刻了，如5v轉3.3v，輸入與輸出的壓差只有1.7v，顯然是不滿足條件的。針對這種情況，才有了LDO類的電源轉換芯片。

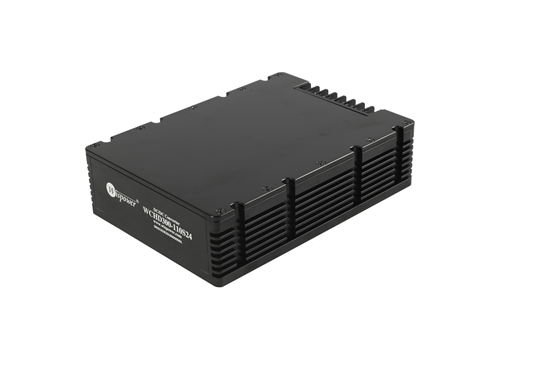

         DC-DC電源模塊的意思是直流變(到)直流(不同直流電源值的轉換)，只要符合這個定義都可以叫DC-DC轉換器，包括LDO。但是一般的說法是把直流變(到)直流由開關方式實現的器件叫DC-DC。

       如果輸入電壓和輸出電壓很接近，最好是選用LDO穩壓器，可達到很高的效率。所以，在把鋰離子電池電壓轉換為3V輸出電壓的應用中大多選用LDO穩壓器。雖說電池的能量最後有百分之十是沒有使用，LDO穩壓器仍然能夠保證電池的工作時間較長，同時噪音較低。

       如果輸入電壓和輸出電壓不是很接近，就要考慮用開關型的DCDC了，應為從上面的原理可以知道，LDO的輸入電流基本上是等于輸出電流的，如果壓降太大，耗在LDO上能量太大，效率不高。

       DC/DC是將某一直流輸入電壓轉換成另一直流輸出電壓，常見的有升壓式(Boost)、降壓式(Buck)、升降壓式和反相結構。LDO是low dropout voltage regulator的縮寫，就是低壓差線性穩壓器。它們都是將一種輸入電壓穩定到某一電壓，LDO只能作為降壓式輸出。

       DC-DC轉換器包括升壓、降壓、升/降壓和反相等電路。DC-DC轉換器的優點是效率高、可以輸出大電流、靜態電流小。隨著集成度的提高，許多新型DC-DC轉換器僅需要幾只外接電感器和濾波電容器。但是，這類電源控制器的輸出脈動和開關噪音較大、成本相對較高。

       DC/DC輸出電壓可通過反饋電阻調節，LDO有固定輸出和可調輸出兩種類型;輸入輸出電壓差是LDO重要參數，由LDO輸出電流與輸入電流相等，壓差越小，芯片內部功耗越小，效率越高。LDO一般最大輸出電流有幾百mA，而DCDC最大輸出電流有幾A甚至更大。由DC/DC工作在開關狀態導致其紋波/噪聲要比LDO差，所以在設計時比較敏感的電路盡量選擇LDO供電。如果輸入輸出電壓接近，選擇LDO比DC/DC相對效率高，若壓差大，選擇DC/DC高，因LDO輸出電流與輸入電流基本相等，壓降太大，耗在LDO上能量太大，效率就不高。

       如果你的輸出電流不是很大(如3A以內)， 而且輸入輸出壓差也不大(如3.3V轉2.5V等)就可以使用LDO的穩壓器(優點是輸出電壓的ripple很小)。 否則最好用開關式的穩壓器， 如果是升壓， 也只能用開關式穩壓器(如果ripple控制不好，容易影響系統工作)。

       在選擇DC-DC芯片時，要避免靠近敏感的弱信號，避免直接給這類電路直接供電。DC-DC工作的開關頻率在設計時也是要考慮，避免出現開關頻率直接或間接通過混頻對信號干擾，在不確定下，最好把同步信號SYNC接由可控的PWM來調整工作在不同的開關頻率下。

       近幾年來，隨著半導體技術的發展，表面貼裝的電感器、電容器、以及高集成度的電源控制芯片的成本不斷降低，體積越來越小。由於出現了導通電阻很小的MOSFET可以輸出很大功率，因而不需要外部的大功率FET。例如對于3V的輸入電壓，利用芯片上的NFET可以得到5V/2A的輸出。其次，對于中小功率的應用，可以使用成本低小型封裝。
